Бульдозер-агрегат для установки зубьев ковша карьерного экскаватора с гидроманипулятором
Наш завод производит многофункциональные машины на базе трактора «Батыр» с установкой кранов – манипуляторов различных производителей и оснащением трактора дополнительным навесным оборудованием:
- гидрофицированное бульдозерное оборудование;
- погрузочное оборудование;
- фрезерно-роторное оборудование и тд.
Машины могут производиться как одностороннего так и двухстороннего исполнения.
Краны-манипуляторы, а также другое навесное оборудование могут устанавливаться либо на подмоторную, либо на грузовую полурамы в зависимости от видов производимой техники.
Основная функция данной техники-автоматизация процесса установки зубьев на ковш экскаватора, которая позволяет в несколько раз сократить процесс и максимально увеличить производительность экскаватора, без привлечения дополнительных ресурсов и механизмов.
Кроме того, данная машина является полноценным бульдозером, с возможностью установки универсального бульдозерного оборудования, клиновидного либо бульдозерного оборудования с изменяемой геометрией отвала -Landmaster.
И третья функция- как кран-манипулятор для выполнения различных подъемно-транспортных работ.
Для плавного, точного передвижения и подхода к ковшу, а также при необходимости быстрого реверса, базовый трактор укомплектован полуавтоматической коробкой передач с гидротрансформатором.
|
Скорость движения max, км/час |
48,0 (полуавтоматическая КПП с ГТР) |
|||
|
Эксплуатационная масса, не более, кг |
18 000-22 000 |
|||
|
Габариты трактора, не более, мм |
8 670 х 3 200 х 3 600 |
|||
|
Кабина |
Кабина новой модификации с панорамным остеклением с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), регулировка рулевой колонки по высоте и углу наклона. Кресло, регулируемое по высоте и в продольной плоскости, дополнено жесткой спинкой с анатомическими изгибами. В кабине установлены: отопитель, автомагнитола, кондиционер. |
|||
|
Капот |
Цельная конструкция, открывается с помощью газовых цилиндров. |
|||
|
Рамы |
Шарнирносочлененная без трубы горизонтального шарнира с установкой шарнирных подшипников в проушинах соединения полурам, обеспечивающая поворот машины путем сложением полурам относительно вертикальной оси. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности. |
|||
|
Двигатель |
|
|||
|
Номинальная мощность двигателя, кВт (л.с.) |
|
|||
|
Радиатор охлаждения двигателя |
6-ти рядный 238-й модели |
|||
|
Коробка перемены передач |
Полуавтоматическая, реверсивная, двухрежимная с установленным гидротрансформатором. Общее кол-во передач: вперед – 4, назад – 4. Переключение передач и реверса гидромеханическое с помощью фрикционных муфт, раздельное, позволяющее изменять направление движения без выключения передачи. Переключение режимов механическое. Гидротрансформатор одноступенчатый с установленными на нем: трансмиссионным насосом объёмом 40 см³, насосом рулевого управления объёмом 63 см³, насосом бульдозерного управления объёмом 50 см³. |
|||
|
Мосты с автоматической блокировкой межколесного дифференциала (No-Spin) |
Передний с балансиром модель 16.02.00.000 Задний модель 16.01.00.000 Общее передаточное отношение моста 22,9 |
|||
|
Рулевое управление |
На базе гидроруля и приоритетного клапана |
|||
|
Объем топливного бака, л |
700,0 |
|||
|
Шины |
28.1 R26 |
|||
|
Цвет |
оранжевый (либо корпоративный) |
|||
|
Тормозная система |
Пневмогидравлическая, тормоза дисковые, обеспечивающие высокий тормозной момент. |
|||
|
Воздушная система |
Воздухоочиститель с центробежным предфильтром KLEAN AIR |
|||
|
Гидравлическое оборудование |
||||
|
Приоритетный клапан Р-160L |
Установлен |
|||
|
Гидроруль Е-1000Р |
Установлен |
|||
|
Гидравлический насос 50/16 |
Установлен |
|||
|
Трансмиссионный насос объемом 40 см3 |
Установлен |
|||
|
Гидроцилиндр поворота 100/50х340 |
Установлены 2 шт. |
|||
|
Гидрораспределитель |
Установлен |
|||
|
Электрооборудование |
||||
|
Напряжение, В |
24 |
|||
|
Аккумуляторные батареи |
2 х 12V х190А/ч |
|||
|
Рабочее оборудование |
||||
|
Бульдозерное оборудование на подмоторной полураме |
высота – 1 100 мм ширина – 3 200 мм высота подъёма отвала – 720 м глубина опускания отвала не менее – 250 мм угол перекоса отвала - ± 11° угол установки в грейдерное положение ±25° |
|||
|
Гидроманипулятор, оснащенный специальным захватом для снятия/ установки зубьев ковша карьерного экскаватора |
Установлен |
|||
|
Дополнительная комплектация трактора |
||||
|
- Автономный отопитель кабины Webasto AT 2000; - Тягово-сцепное устройство (фаркоп); - Предпусковой подогреватель двигателя ПЖД-30; - Топливный фильтр с подогревом Separ; - Балласты на грузовую и подмоторную полурамы; - Дополнительный топливный бак; - Оборудование GLONASS-GPS. |
||||

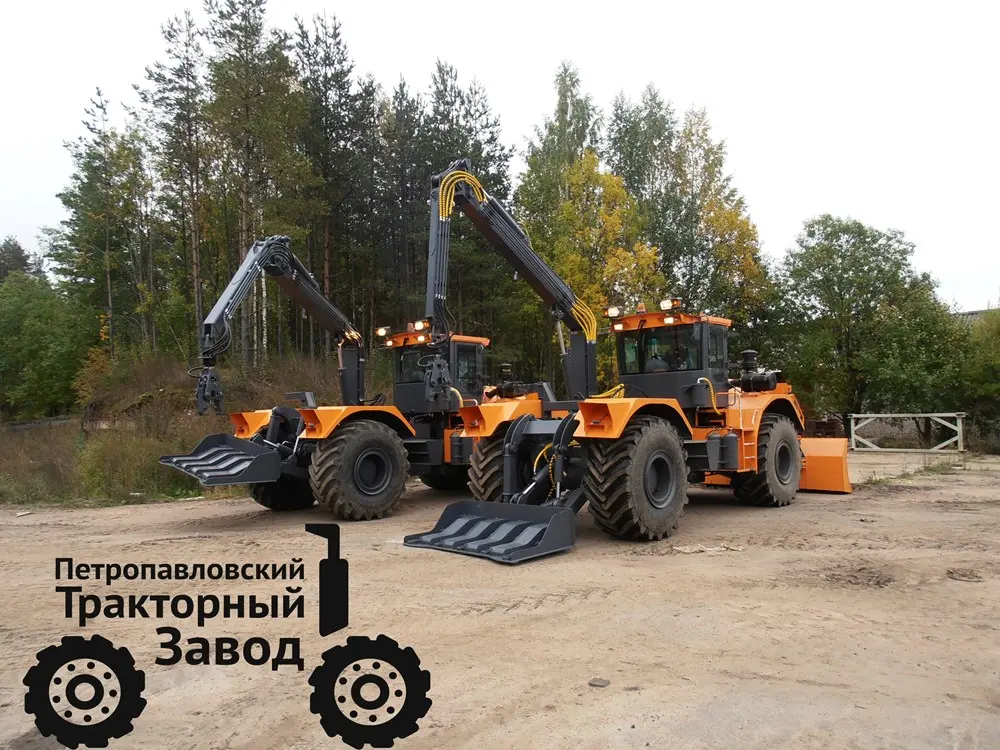

Фото
