К-704-4Р «Батыр СК» комплектация «КОМБИ»

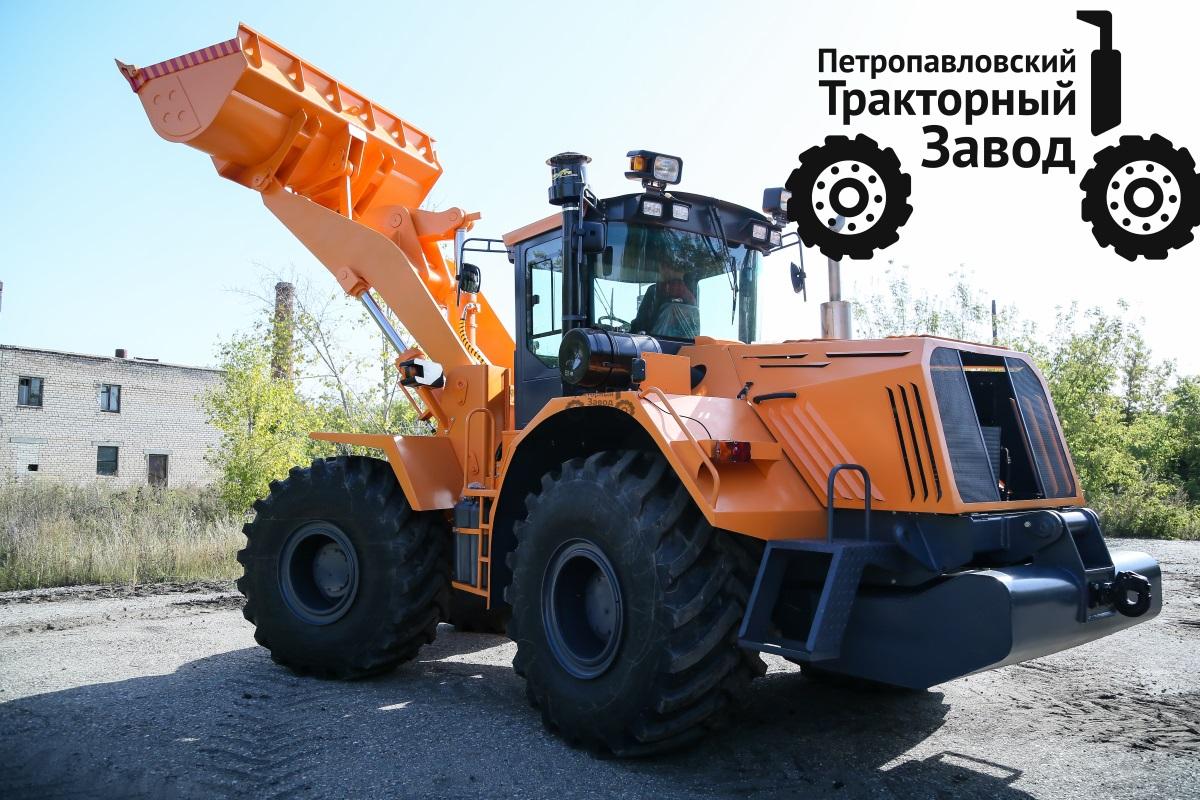

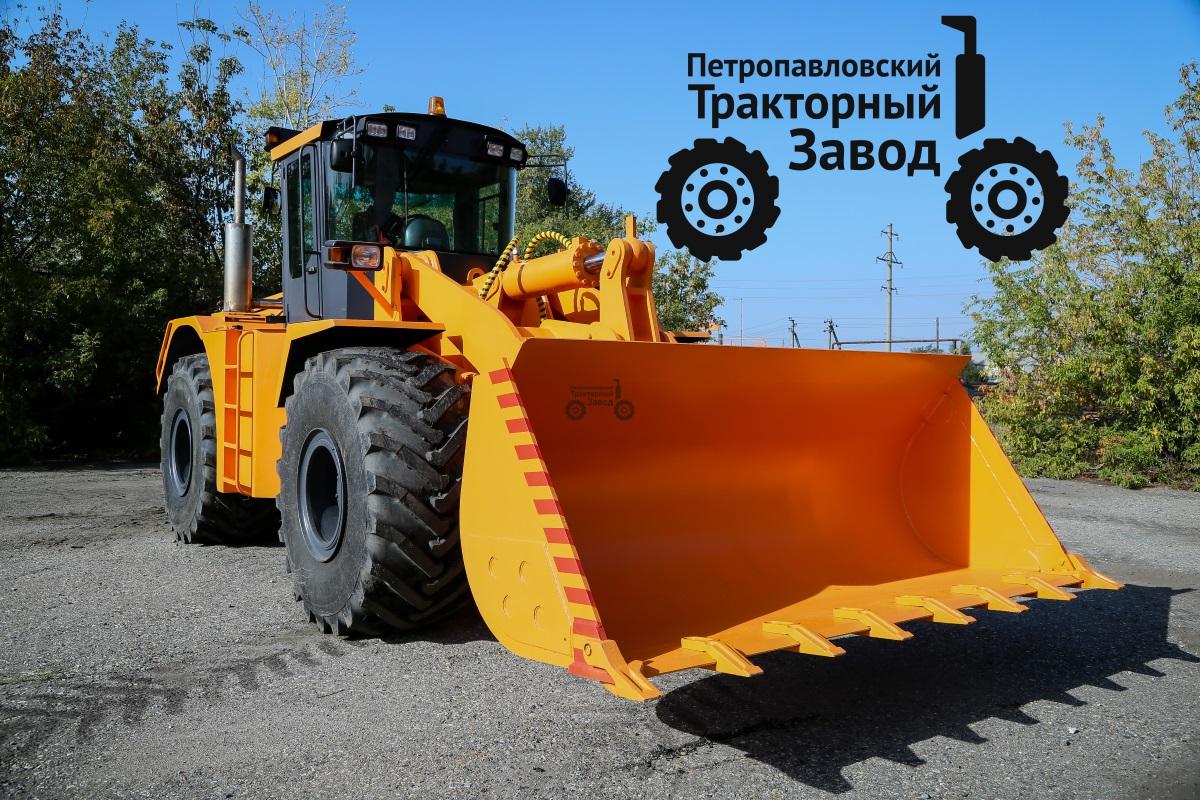

Универсальный трактор К-704-4Р «Батыр СК» в комплектации «КОМБИ»- это многофункциональная машина, выполняющая функции энергонасыщенного сельскохозяйственного трактора и фронтального ковшового погрузчика.
Трактор комплектуется:
Мощными, экономичными двигателями ЯМЗ- 240 л.с., 400 л.с.;
- Механической КПП с переключением передач внутри диапазонов без разрыва потока мощности. В новой механической трансмиссии значительно увеличен срок службы фрикционных дисков за счет внедрения улучшений в гидравлическую систему КПП, отсутствия педали принудительного слива.
- Современными мостами: подмоторный мост с балансиром с автоматической блокировкой межколесного дифференциала, грузовой мост – крепление жесткое с автоматической блокировкой межколесного дифференциала.

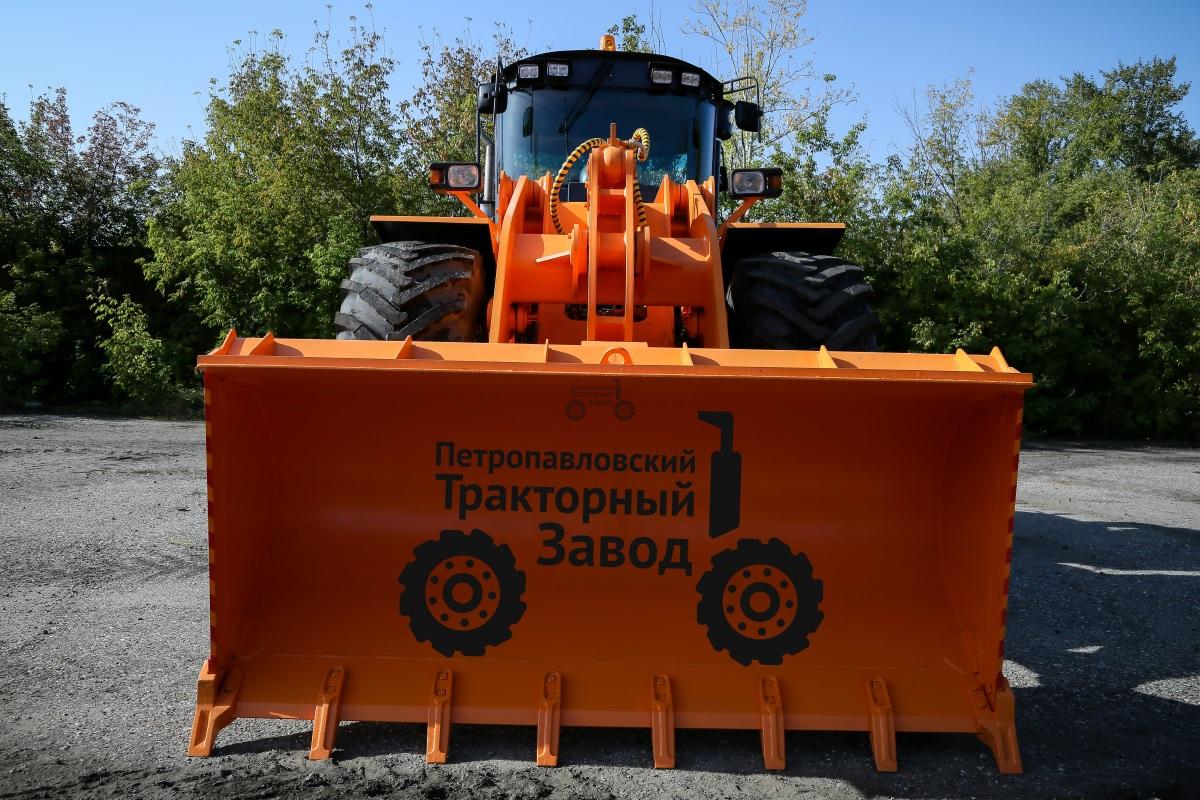

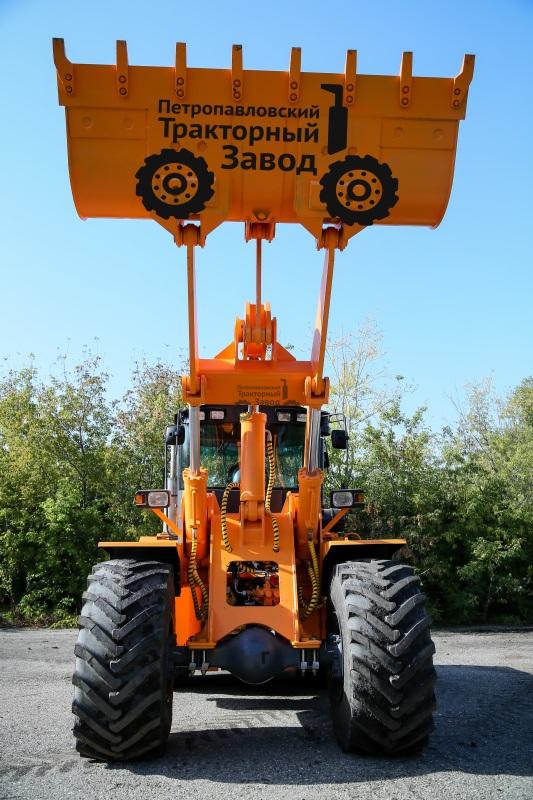

На трактор К-704-4Р «Батыр СК» в комплектации «КОМБИ» устанавливается погрузочное оборудование (ковш) объемом 3 м³ и грузоподъемностью 6 т. Управление в кабине трактора развернуто в сторону погрузочного оборудования.
На подмоторной полураме для агрегатирования с различными навесными и прицепными сельскохозяйственными орудиями устанавливается трехточечное навесное устройство. Кроме того, трактор оснащается четырехсекционным гидрораспределителем, одна секция которого подключена к гидроцилиндрам трехточечной сельхознавески и 3 секции являются свободными для подключения к гидравлическим контурам прицепных и навесных сельскохозяйственных орудий. В гидравлической системе устанавливается дополнительный всасывающий фильтр, который обеспечивает надежную безотказную работу узлов и деталей системы.
Для транспортирования прицепов дополнительно устанавливаются пневматический канал подключения тормозов прицепа и электроразетка для подключения электрооборудования прицепа.
|
Скорость движения max, км/час |
36 |
||||
|
Конструкционная масса тракторного модуля, без балластов и навесного оборудования, не более, кг |
17 000-20 000 |
||||
|
Габариты трактора без навесного оборудования, не более, мм |
6 300 x 2 950 x 3 500 |
||||
|
Кабина |
Кабина новой модификации с панорамным остеклением с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), регулировка рулевой колонки по высоте и углу наклона. Кресло, регулируемое по высоте и в продольной плоскости, дополнено жесткой спинкой с анатомическими изгибами. В кабине установлены: отопитель, автомагнитола, кондиционер. |
||||
|
Капот |
Цельная конструкция, открывается с помощью газовых цилиндров. |
||||
|
Рама |
Шарнирносочлененная без трубы горизонтального шарнира с установкой шарнирных подшипников в проушинах соединения полурам, обеспечивающая поворот машины путем сложением полурам относительно вертикальной оси. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности. |
||||
|
Устанавливаемые двигатели |
|
||||
|
Номинальная мощность двигателя, кВт (л.с.) |
|
||||
|
Радиатор охлаждения двигателя |
|
||||
|
Коробка переключения передач |
|
||||
|
Мосты с автоматической блокировкой межколесного дифференциала (No-Spin) |
Передний мост с балансиром-модель 16.02.00.000 Задний мост-модель 16.01.00.000 |
||||
|
Рулевое управление |
На базе гидроруля и приоритетного клапана |
||||
|
Объем топливного бака, л |
700,0 |
||||
|
Шины |
28,1 R 26 |
||||
|
Цвет |
Оранжевый (либо корпоративный) |
||||
|
Тормозная система |
Пневмогидравлическая, тормоза дисковые, обеспечивающие высокий тормозной момент. |
||||
|
Воздушная система |
Воздухоочиститель типа циклон с системой эжекции |
||||
|
Гидравлическое оборудование |
|||||
|
Приоритетный клапан Р-160L |
Установлен |
||||
|
Гидроруль Е-1000Р |
Установлен |
||||
|
Гидравлический насос НШ-50 |
Установлен |
||||
|
Электрооборудование |
|||||
|
Напряжение, В |
24 |
||||
|
Аккумуляторные батареи |
2 х 12V х190А/ч |
||||
|
Рабочее оборудование |
|||||
|
Гидрофицированная трехточечная навеска |
Установлена на подмоторной полураме |
||||
|
Прицепная скоба |
Установлена |
||||
|
Четырехсекционный гидрораспределитель с тросовым приводом управления |
Установлен на грузовой полураме |
||||
|
Рабочее оборудование на грузовой полураме |
|||||
|
Погрузочное оборудование на грузовой полураме |
объем ковша – 3м³. грузоподъемность – 6000 кг. ширина – 3100 мм. высота разгрузки ковша– 3400 мм. |
||||
|
Дополнительная комплектация трактора |
|||||
|
- Автономный отопитель кабины Webasto AT 2000; - Предпусковой подогреватель двигателя ПЖД-30; - Топливный фильтр с подогревом Separ; - Аксиально-поршневой насос для работы с посевными комплексами; - Балласты на грузовую и подмоторную полурамы; - Возможность установки гидрофицированного бульдозерного оборудования на подмоторную полураму; - Механизм отбора мощности с валом отбора мощности в сборе; - Оборудование GLONASS-GPS. |
|||||
