Трактор универсальный сельскохозяйственный К-704-4Р «БАТЫР-СК» «ОПТИМУМ»
- Описание
- Технические характеристики
- Галерея

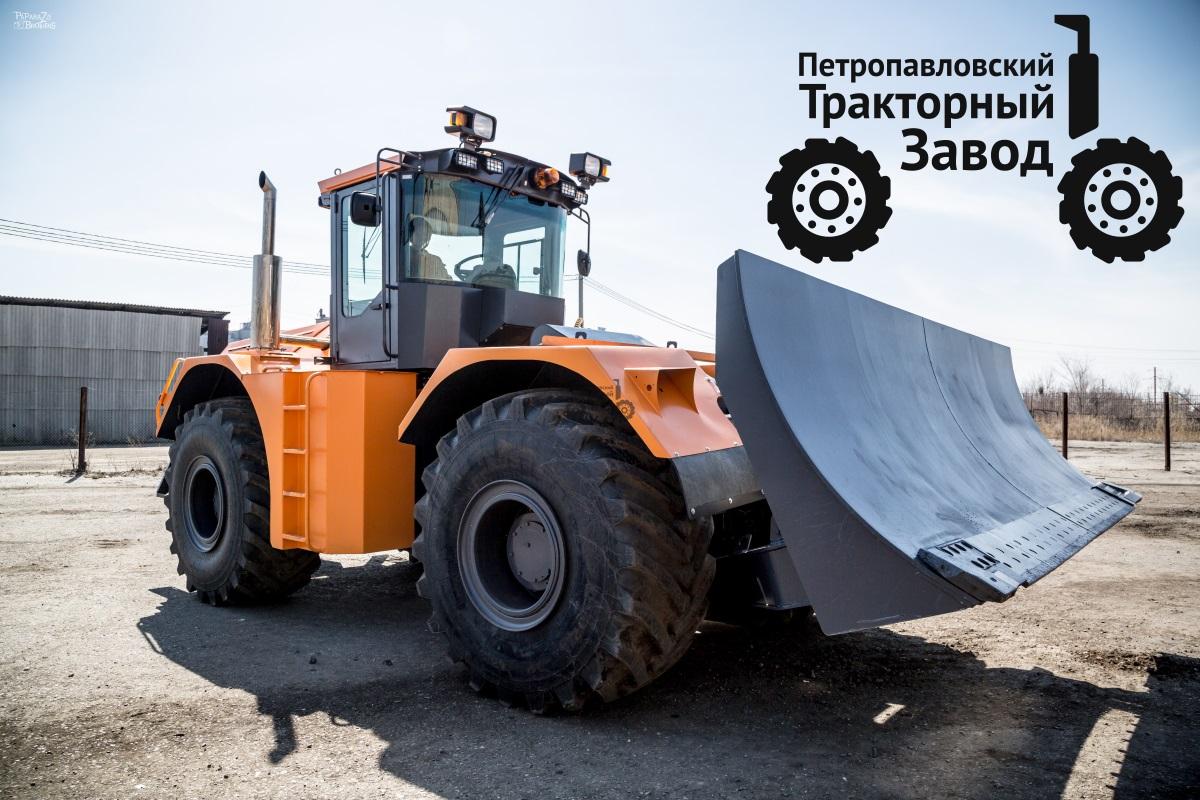

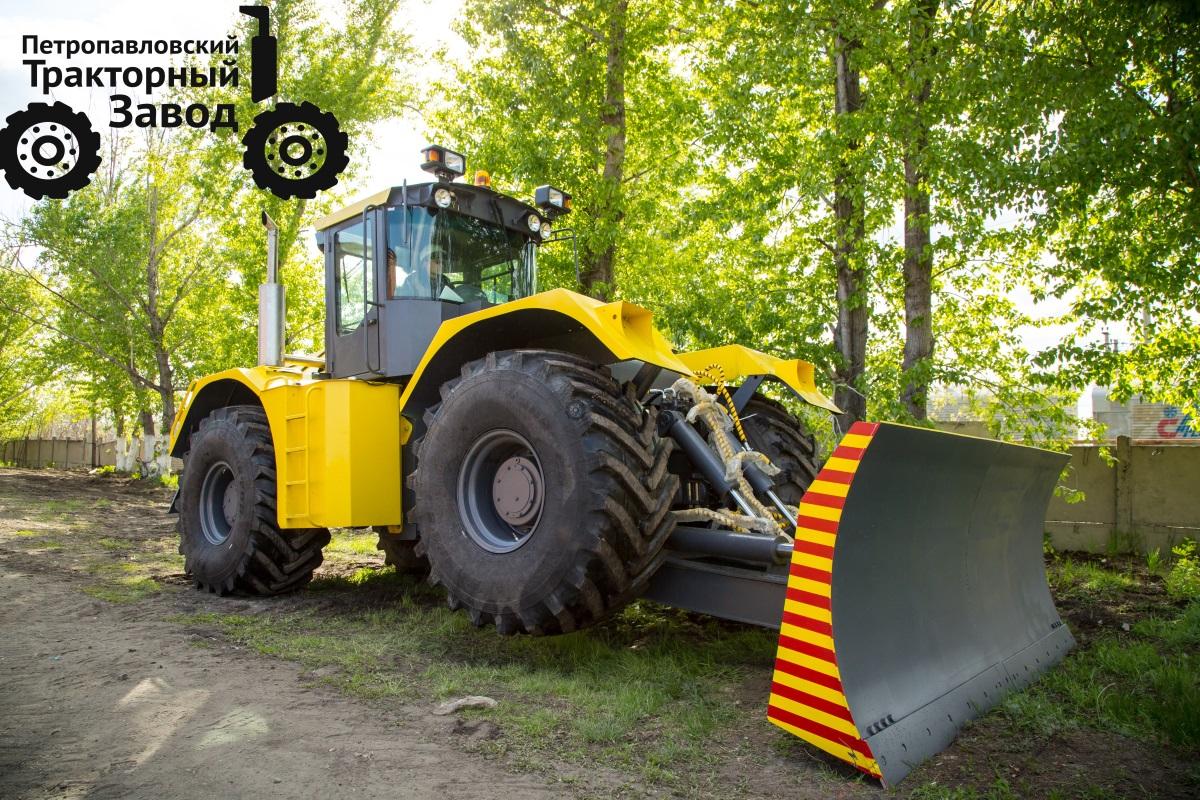

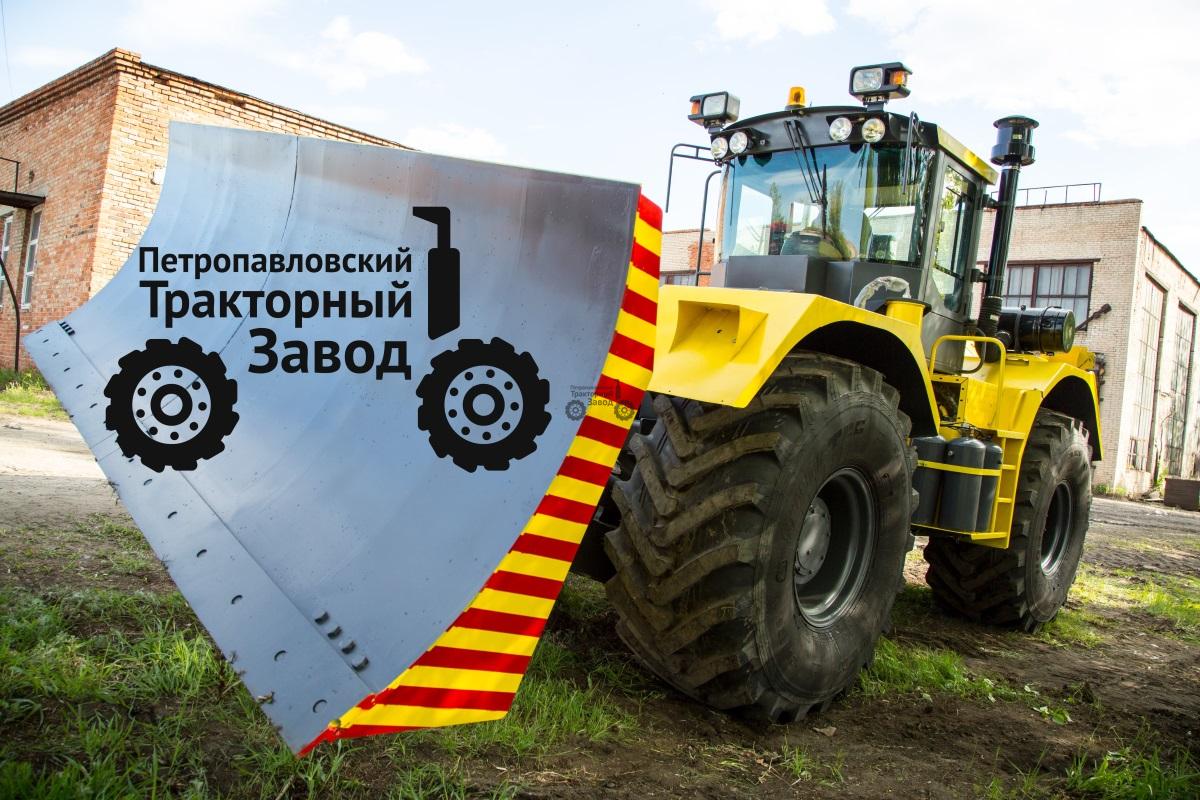

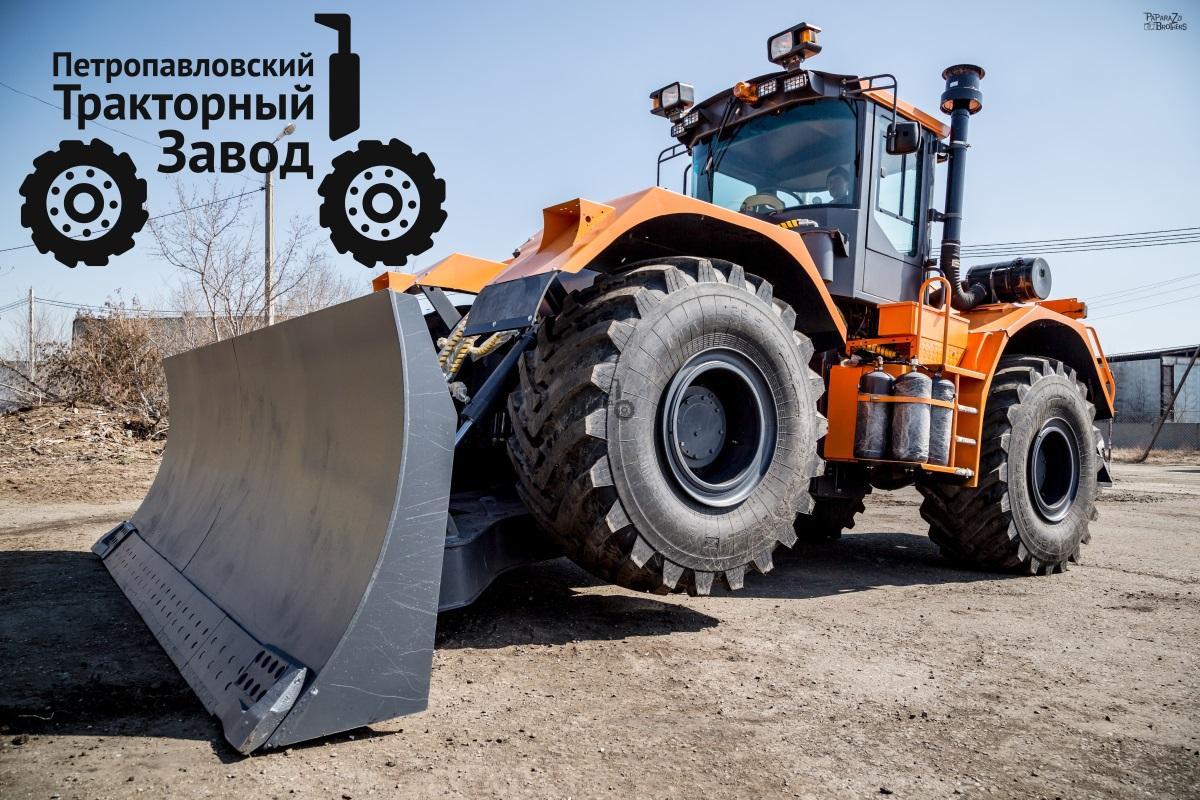

К-704-4Р «Батыр СК» комплектация ОПТИМУМ
Трактор с бульдозерным оборудованием на подмоторной полураме отлично агрегатируется с различными почвообрабатывающими широкозахватными комплексами и посевыми орудиями. В базовой комплектации К-704-4Р «Батыр СК» оснащен четырехсекционным гидрораспределителем, одна секция которого подключена к гидроцилиндрам трехточечной сельхознавески и 3 секции являются свободными для подключения к гидравлическим контурам прицепных и навесных сельскохозяйственных орудий. В гидравлической системе устанавливается дополнительный всасывающий фильтр, который обеспечивает надежную безотказную работу узлов и деталей системы.
Дополнительно на трактор устанавливается аксиально-поршневой насос с максимальной производительностью – 180 л/мин. для привода гидромоторов различных посевных комплексов и других прицепных орудий.
В базовой комплектации на трактор устанавливаются:
- Двигатели ЯМЗ мощностью 330 л.с. или 400 л.с.;
- Трехточечное навесное устройство;
- Прицепная скоба.
- Отличительной особенностью комплектации «Оптимум» является установка на подмоторную полураму гидрофицированного бульдозерного оборудования, различных типов и размеров в соответствии с требованиями Заказчика.
Данная опция позволяет эксплуатировать трактор К-704-4Р «Батыр СК» — «ОПТИМУМ» круглогодично на разных работах:
- обработка почвы;
- посев;
- транспортные работы;
- расчистка дорог от снега;
- работы по содержанию и ремонту дорог.
|
Скорость движения max, км/час |
36 |
||||
|
Конструкционная масса тракторного модуля, без балластов и навесного оборудования, не более, кг |
15 000-17 000 |
||||
|
Габариты трактора без навесного оборудования, не более, мм |
6 300 x 2 950 x 3 500 |
||||
|
Кабина |
Кабина новой модификации с панорамным остеклением с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), регулировка рулевой колонки по высоте и углу наклона. Кресло, регулируемое по высоте и в продольной плоскости, дополнено жесткой спинкой с анатомическими изгибами. В кабине установлены: отопитель, автомагнитола, кондиционер. |
||||
|
Капот |
Цельная конструкция, открывается с помощью газовых цилиндров. |
||||
|
Рама |
Шарнирносочлененная без трубы горизонтального шарнира с установкой шарнирных подшипников в проушинах соединения полурам, обеспечивающая поворот машины путем сложением полурам относительно вертикальной оси. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности |
||||
|
Устанавливаемые двигатели |
|
||||
|
Номинальная мощность двигателя, кВт (л.с.) |
|
||||
|
Радиатор охлаждения двигателя |
|
||||
|
Коробка переключения передач |
|
||||
|
Мосты с автоматической блокировкой межколесного дифференциала (No-Spin) |
Передний с балансиром-модель16.02.00.000 Задний мост-модель16.01.00.000 |
||||
|
Рулевое управление |
На базе гидроруля и приоритетного клапана |
||||
|
Объем топливного бака, л |
700,0 |
||||
|
Шины |
28,1 R 26 |
||||
|
Цвет |
оранжевый (либо корпоративный) |
||||
|
Тормозная система |
Пневмогидравлическая, тормоза дисковые, обеспечивающие высокий тормозной момент. |
||||
|
Воздушная система |
Воздухоочиститель типа циклон с системой эжекции |
||||
|
Гидравлическое оборудование |
|||||
|
Приоритетный клапан Р-160L |
Установлен |
||||
|
Гидроруль Е-1000Р |
Установлен |
||||
|
Гидравлический насос НШ-50 |
Установлен |
||||
|
Гидравлический насос НШ-100 |
Установлен |
||||
|
Электрооборудование |
|||||
|
Напряжение, В |
24 |
||||
|
Аккумуляторные батареи |
2 х 12V х190А/ч |
||||
|
Рабочее оборудование |
|||||
|
Гидрофицированная трехточечная навеска |
Установлена |
||||
|
Прицепная скоба |
Установлена |
||||
|
Гидровыводы для подключения навесных и прицепных с/х орудий |
Установлены |
||||
|
Бульдозерное оборудование на подмоторной либо грузовой полураме на выбор: |
|||||
|
Универсальное гидрофицированное бульдозерное оборудование |
ширина – 3200 мм. высота – 1100 мм. высота подъема – 800 мм. угол установки в грейдерное положение ±25° угол перекоса ±11° |
||||
|
Гидрофицированное бульдозерное оборудование для строительства и содержания дорог, модель ДМ-15 |
ширина – 4200 мм. высота – 1070 мм. высота подъема – 800 мм. глубина опускания отвала в бульдозерное положение, не менее – 250 мм. угол установки в грейдерное положение ±25° - угол перекоса ±45°…-5° |
||||
|
Гидрофицированное клиновидное бульдозерное оборудование «Аврора» |
ширина – 3150 мм. высота – 1100 мм. высота подъема – 700 мм. глубина опускания отвала- 250 мм. |
||||
|
Многофункциональное бульдозерное оборудование с изменяемой геометрией Landmaster |
ширина – 3450 мм. высота – 1100 мм. высота подъёма отвала – 800 мм. глубина опускания отвала в бульдозерное положение – 450 мм. угол установки в грейдерное положение ± 30° угол установки в клиновидное положение ± 30° угол установки в положение «ласточкин хвост» ± 30° угол перекоса + 11° |
||||
|
Дополнительная комплектация трактора |
|||||
|
- Тягово-сцепное устройство (фаркоп); - Автономный отопитель кабины Webasto AT 2000; - Предпусковой подогреватель двигателя ПЖД-30; - Топливный фильтр с подогревом Separ; - Аксиально-поршневой насос для работы с посевными комплексами; - Балласты на грузовую и подмоторную полурамы; - Механизм отбора мощности с валом отбора мощности в сборе; - Погрузочное оборудование на грузовую полураму; - Дополнительный топливный бак; - Оборудование GLONASS-GPS. |
|||||
Данная модель может быть изготовлена в дорожном габарите (ширина 2.5 метра)
