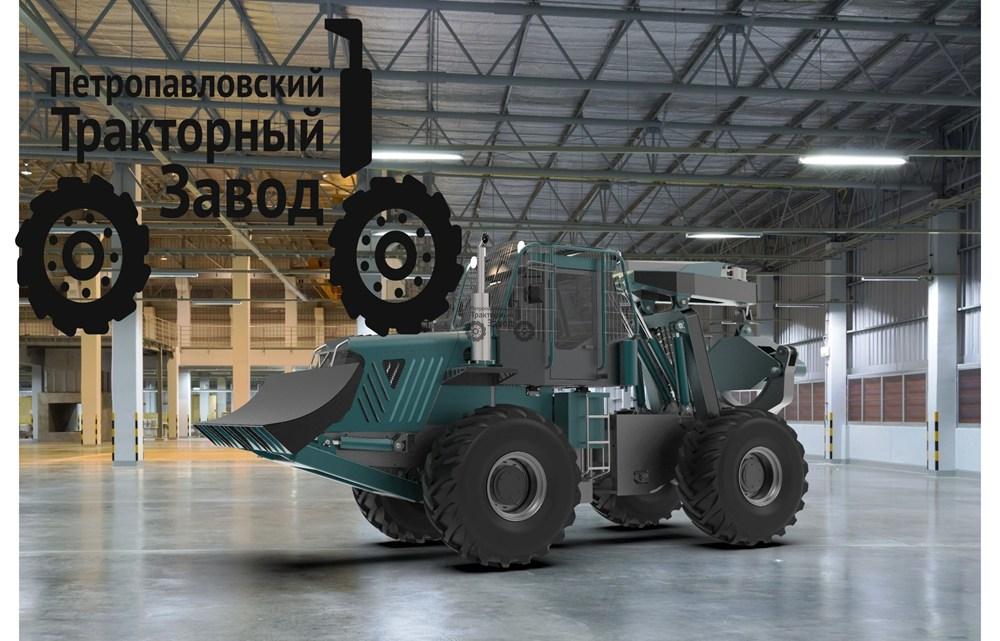

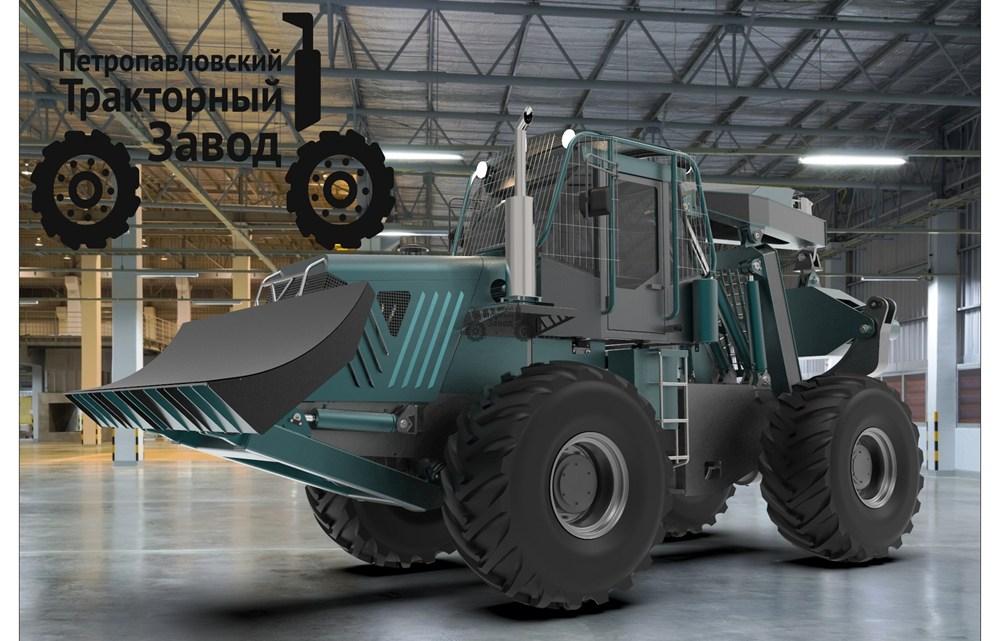

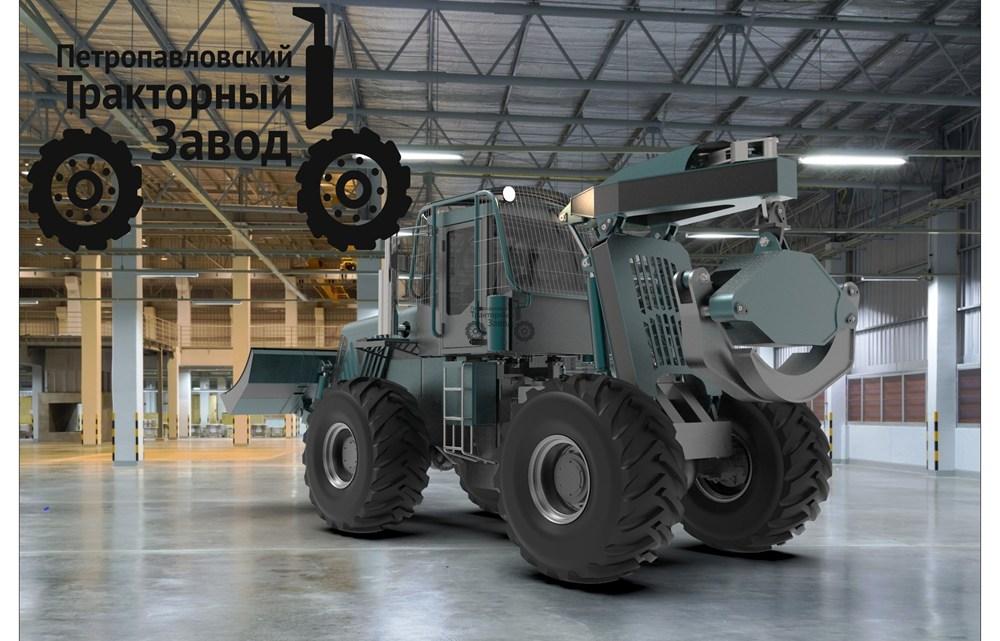

Бульдозер колёсный универсальный «БАТЫР К-704» с дополнительным навесным лесотрелёвочным оборудованием с челюстным захватом (скиддер для трелёвки спиленных деревьев)
Бульдозер «БАТЫР К-704» по желанию заказчика может комплектоваться различным лесотрелевочным оборудованием с челюстным захватом, что при установки позволяет использовать его как скиддер, а также может быть оборудован различным гидрофицированным бульдозерным оборудованием на подмоторной полураме, а так же возможна дополнительная комплектация машины съемным ковшом фронтального погрузчика объемом 3м³.
|
Скорость движения max, км/час |
34 (гидромеханическая КПП) 45 (полуавтоматическая КПП с ГТР) |
|||
|
Конструкционная масса, не более, кг |
15 000 |
|||
|
Габариты трактора, не менее, мм |
7 600 x 2 930 x 3 670 7 600 x 2 530 x 3 670 (габарит) |
|||
|
Колесная база, мм |
3450 |
|||
|
Кабина |
Кабина с панорамным остеклением, с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), отопитель, увеличенная обзорность, автомагнитола. |
|||
|
Капот |
Цельная металлическая конструкция, открывается с помощью газовых цилиндров. |
|||
|
Рама |
Шарнирносочлененная без трубы горизонтального шарнира с установкой шарнирных подшипников в проушинах соединения полурам, обеспечивающая поворот трактора путем сложением полурам относительно вертикальной оси. Поперечный перекос обеспечивается установкой балансирного подмоторного моста. Подмоторная и грузовая полурамы представляют собой сварнолистовые конструкции усиленной прочности. |
|||
|
Угол сложения полурам |
36 градусов |
|||
|
Двигатель (на выбор) |
|
|||
|
Номинальная мощность двигателя, кВт (л.с.) |
|
|||
|
Радиатор охлаждения двигателя |
6-ти рядный 238-й модели |
|||
|
Коробка переключения передач (на выбор) |
1. Полуавтоматическая, реверсивная, двухрежимная с установленным гидротрансформатором. Общее кол-во передач: вперед – 4, назад – 4. Переключение передач и реверса гидромеханическое с помощью фрикционных муфт, раздельное, позволяющее изменять направление движения без выключения передачи. Переключение режимов механическое. 2. Полуавтоматическая, реверсивная, с установленным двухступенчатым гидротрансформатором, с автоматичеким переключением двух скоростей в зависимости от нагрузки и с переключением двух передач вперед гидроподжимными фрикционными муфтами и включением задней передачи гидроподжимными фриционными муфтами Кол-во передач переключаемых вручную: вперед – 2, назад – 1, общее количество передач вперед 4, назад --2. 3.Механическая 4-х режимная (3 режима вперед, 1 режим назад), с шестернями постоянного зацепления и гидравлическим переключением передач без разрыва потока мощности в пределах каждого режима. (Общее кол-во передач: передний ход-12, задний ход-4). |
|||
|
Мосты с автоматической блокировкой межколесного дифференциала (No-Spin) |
Передний с балансиром модель 16.02.00.000 Задний модель 16.01.00.000 |
|||
|
Рулевое управление |
На базе гидроруля и приоритетного клапана |
|||
|
Объем топливного бака, л |
500 |
|||
|
Шины (на выбор) |
28,1 R 26 / 23,1 R 26 / 29,5/75 R 25/ широкопрофильные |
|||
|
Цвет |
оранжевый (либо корпоративный) |
|||
|
Тормозная система |
Пневмогидравлическая, тормоза дисковые (открытого типа), 4 тормозных суппорта на мосту. |
|||
|
Воздушная система |
Воздухоочиститель типа циклон с системой эжекции |
|||
|
Лесная защита кабины и осветительных приборов |
Установлена |
|||
|
Гидравлическое оборудование |
||||
|
Приоритетный клапан Р-160L |
установлен |
|||
|
Гидроруль Е-1000Р |
установлен |
|||
|
Гидравлический насос НШ-50 |
установлен |
|||
|
Электрооборудование |
||||
|
Напряжение, В |
24 |
|||
|
Аккумуляторные батареи |
2 х 12V х190А/ч |
|||
|
Бульдозерное оборудование (на выбор) |
||||
|
Неповоротное бульдозерное оборудование на подмоторной полураме |
Ширина: 2550-3 100 мм Высота: 1 100 мм Макс. высота подъема 1090 мм Заглубление 450 мм |
|||
|
Неповоротное бульдозерное оборудование на подмоторной полураме с гидравлическим изменением угла реза |
Ширина: 2550-3 100 мм Высота: 1 100 мм Макс. высота подъема 1090 мм Заглубление 450 мм |
|||
|
Универсальное, с гидравлическим поворотом бульдозерное оборудование на подмоторной полураме |
Управление гидравлическое Ширина: 3 200 мм Высота: 1 100 мм Макс. высота подъема 800 мм Угол установки отвала в грейдерное положение ±26 º Угол перекоса + 11º |
|||
|
Скоростной бульдозерный отвал для чистки дорог ДМ-15 на подмоторной полураме |
Управление гидравлическое высота – 1070мм. ширина – 4 200 мм. высота подъёма отвала – 1000 мм. глубина опускания отвала в бульдозерное положение не менее – 350 мм. угол перекоса отвала - ± 11°. угол установки в грейдерное положение +45° …-5° |
|||
|
Клиновидный отвал на подмоторной полураме |
Управление гидравлическое высота - 1100мм. ширина – 3150 мм. высота подъёма отвала – 700 мм. глубина опускания отвала – 350мм. |
|||
|
Многофункциональное гидрофицированное бульдозерное оборудование Landmaster с изменяемой геометрией отвала на подмоторной полураме |
Ширина: 3 400 мм. Высота: 1 200 мм Макс. высота подъема 800 мм Угол установки отвала в грейдерное положение ±26 º Угол перекоса + 11º |
|||
|
Трелевочное оборудование |
||||
|
- Раскрытие захвата – 3000 мм - Грузоподъёмность – 5 т. |
||||
