Агрегат передвижной сварочный

  • Описание
  • Технические характеристики
  • Галерея
Агрегат передвижной сварочный

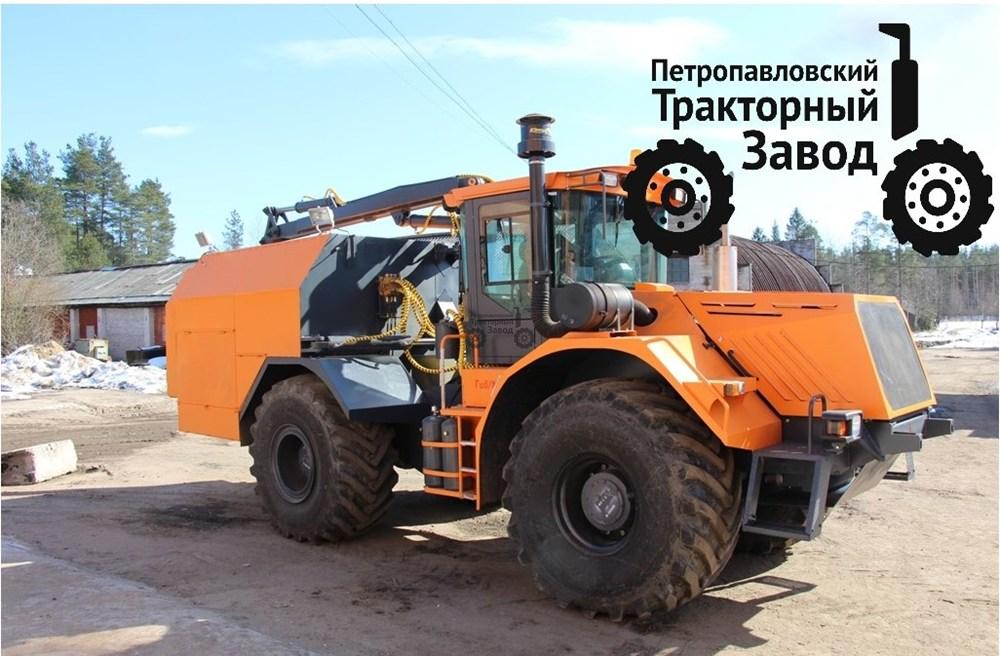

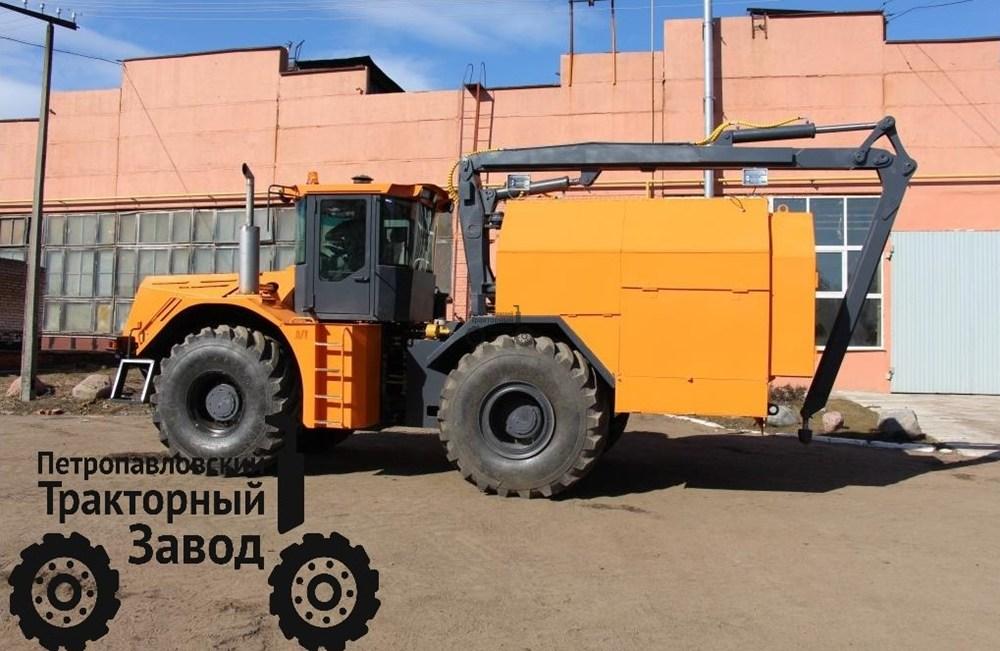

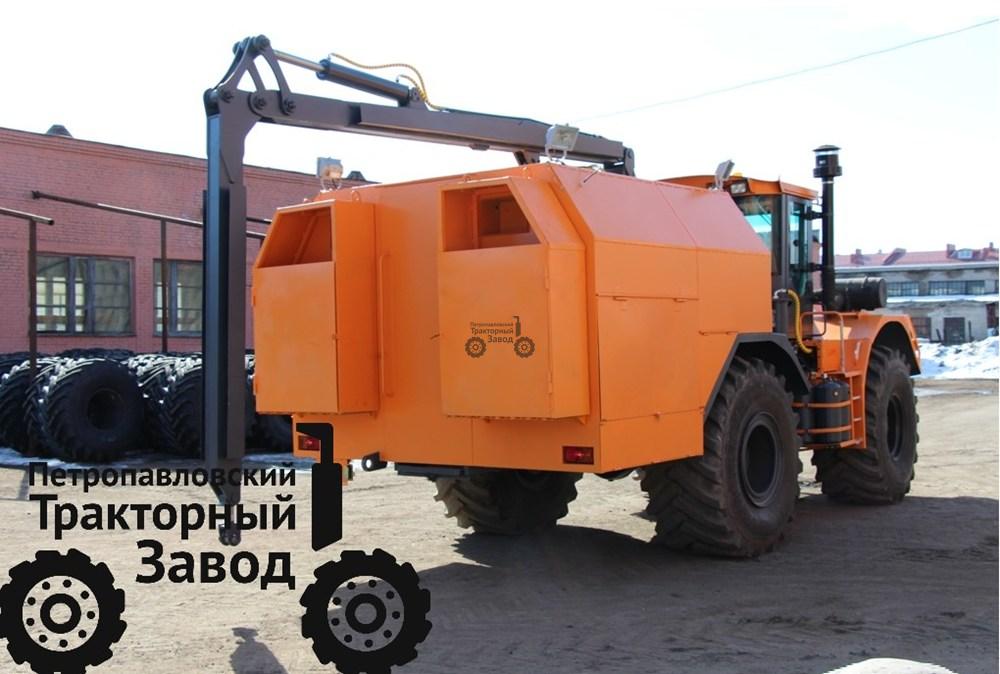

Агрегат передвижной сварочный колесный «БАТЫР К-704-АС»

Агрегат сварочный БАТЫР К-704-АС изготовлен на базе универсального тракторного модуля предназначен для ручной или полуавтоматической электросварки трубопроводов в полевых условиях.
Высокая проходимость является его главным преимуществом по сравнению с аналогичными агрегатами на шасси автомобилей. Агрегат может быть использован на обвязке скважин, при монтаже компрессорных станций и при выполнении вспомогательных работ, связанных с процессом сварки. Сварочное оборудование приводится в действие от двигателя модуля. В стандартной комплектации агрегат имеет 4(8) сварочных поста, работающих от трехфазного генератора БГ-100 (БГ-200). Возможна комплектация агрегата различными видами стрел.

По желанию заказчика сварочные агрегаты комплектуются различными источниками отечественного и импортного производства: ДС-250.33; ВД-306ДК; ВД-506ДК; LINCOLN DC-400, KEMPPI Master 3500; LHF 400; Inverter V 350-PRO. Устанавливается  различное количество сварочных постов от 4 до 8 и соответственно двигатели с различной мощностью от 180 л.с. до 400 л.с.

Вместо установки гидромеханической КПП и привода от КПП через механизм отбора мощности, для удобства работы тракториста, готовы установить на сварочный агрегат полуавтоматическую КПП с приводом генератора от двигателя и дальнейшей установкой ГТР и КПП.

На агрегат устанавливаются гидравлические стрелы манипуляторного типа грузоподъемностью до 1 тонны с вылетом стрелы до 5,9 м., возможна установка гидравлической стрелы по техническим характеристикам, необходимым заказчику.

По заказу покупателя сварочные агрегаты могут комплектоваться различными видами бульдозерного оборудования: универсальным, для очистки дорог ДМ-15, многофункциональным с изменяемой геометрией  Landmaster® ®  .

Скорость движения max, км/час

32,0 (трансмиссия гидромеханическая 4-х режимная);

42,0 (трансмиссия полуавтоматическая с ГТР).

Эксплуатационная масса, кг

17 000-22 000

Габариты трактора, не более, мм

8 990 х 3 000 х 3 500

6 000 х 2 550 х 3 500 (габарит)

Кабина

Кабина новой модификации с панорамным остеклением с защитной конструкцией (каркасом безопасности), защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS), регулировка рулевой колонки по высоте и углу наклона.

Кресло, регулируемое по высоте и в продольной плоскости, дополнено жесткой спинкой с анатомическими изгибами.

В кабине установлены: отопитель, автомагнитола, кондиционер.

Кунг

Установлен

Рамы

Передняя и задняя рамы представляют собой сварнолистовые конструкции усиленной прочности без использования трубы шарнира, с установкой балансира на подмоторный мост. Поворот трактора обеспечивается сложением полурам относительно вертикальной оси гидроцилиндрами поворота

Коробка переключения передач (на выбор)

1 Вариант:

Механическая с гидромеханическим переключением передач под нагрузкой и валом отбора мощности. 3 режима вперед, 1 режим назад, с шестернями постоянного зацепления и гидравлическим переключением передач без разрыва потока мощности в пределах каждого режима. Общее кол-во передач: передний ход-12, задний ход-4

2. Вариант:

Полуавтоматическая, реверсивная, двухрежимная с установленным гидротрансформатором.

Общее кол-во передач: вперед – 4, назад – 4.

Переключение передач и реверса гидромеханическое с помощью фрикционных муфт, раздельное, позволяющее изменять направление движения без выключения передачи.

Переключение режимов механическое

Мосты с автоматической блокировкой межколёсного дифференциала (No-Spin)

Подмоторный мост с балансиром 16.02.00.000

Грузовой мост 16.01.00.000

Автоматическая блокировка межколесного дифференциала.

Объем топливного бака, л

500,0

Шины

28,1 R 26

Рабочее оборудование

Количество сварочных постов

4

6

6-8

4

Двигатель

ЯМЗ-

238 М2

CS11CB320

ЯМЗ-

238 Д

DEUTZ TBD

226 B – 6D

Номинальная мощность двигателя,кВт (л.с.)

176 (240)

236 (320)

243 (330)

120 (163)

Источник питания переменным током, генератор

ГС-100

ГС-150

ГС-150

ГС-100

Источник питания сварочным током

По согласованию с Заказчиком

Электропечь для прокалки электродов

СШО-3,2.3,2.5/3,5

Стрела для работы с палаткой или навесом

По согласованию с Заказчиком

Грузоподъемность стрелы, кг.

В зависимости от модели стрелы от 500 до 1000 кг.

Дополнительная комплектация трактора

- Тягово-сцепное устройство (фаркоп);

- Автономный отопитель кабины Webasto AT 2000;

- Предпусковой подогреватель двигателя ПЖД-30;

- Топливный фильтр с подогревом Separ;

- Возможность установки различного бульдозерного оборудования на подмоторную полураму;

- Дополнительный топливный бак;

- Оборудование GLONASS-GPS;

- Звуковой сигнал заднего хода;

- Гидрофицированная стрела, г/п – 0,5 до 1,0 т;

- Различное сварочное оборудование;

- Дополнительная площадка с выдвижной лестницей;

- Дополнительное утепление моторного отсека.
